富伦电子厂节能环保空调方案
时间:2018-03-15 11:35 来源:环保空调厂家 作者:节能环保空调
建設單位：东莞市富伦电子有限公司
項 目：新车间4/5/6/7楼车间通風降溫工程
報價單位：东莞市科粤风机电设备有限公司
贰零壹陆年拾贰月贰拾陆日
施工组织计划
本节能环保空调安装工程施工组织计划是根据东莞市富伦电子有限公司新厂车间通风降温工程进行编制。
A/ 概况
|
工程名称 |
车间通风降温工程 |
工程期限 |
|
建设单位 |
甲方: 东莞市富伦电子有限公司 |
|
|
建设地点 |
新车间4/5/6/7楼 |
按合同要求 |
|
施工单位 |
乙方:东莞市科粤风机电设备有限公司 |
|
|
|
|
|
B/ 工程特点及其主要工程量
1、本工程设计安装方案如下: 每层21台22A型环保空调（1.5KW，380V电压，22000风量每小时）共84台环保空调 （参考图纸20161226B/C）
2、各台环保空调机的附属风管制作及安装；
3、电气控制线路的安装；
4、排水管路的安装；
5、进水管路与主机部分的连接；
6、电源线与机组部分的连接。
设计方案说明

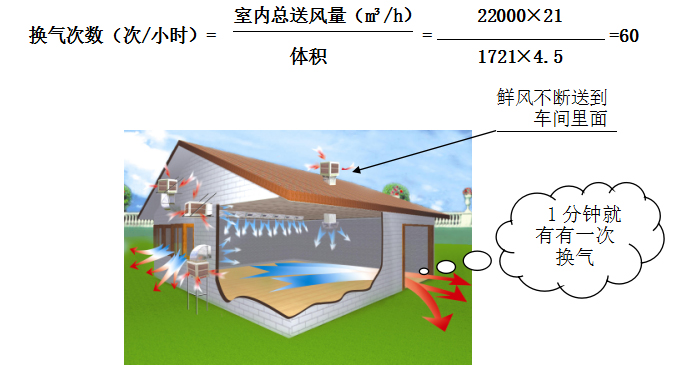

以单一层车间安装环保空调使用来算，根据整体换气和岗位送风为原则，现设计在车间内安装21台18A型环保空调机组，达到整体换气的目的;单位面积车间的换气次数计算方法如下：
也就是说不断对车间换气，这样经过降温、洁净的鲜风源源不断送到车间里面，一方面工人可以感受到清凉的感觉，另一方面车间里的热气、异味自然地排出外间，时刻保持清新舒适的工作环境，可谓是“打开门窗叹冷气”，设计平面可参考关图纸：
节能环保空调为您创造好环境，究竟其使用运行成本如何，和中央空调相比较有何优势？请看下表(以2000㎡车间为例)：
|
机型 |
机组情况 |
总功率（KW） |
每天运行费（元） |
每年运行费（元） |
|
（按12小时/天，1元/度） |
（按8个月/年） |
|
环保空调 |
20台18A |
1.5 |
360 |
约86400 |
|
中央空调 |
100匹 |
75 |
900 |
约216000 |
很明显，使用环保空调比现时设施
省电约70%,最主要的是中央空调根本不能解决换气、除尘等问题，在这点上环保空调具有不可比拟的优势。
本司拥有久經訓練的專業工程師和施工隊員组成的施工队伍，安装技术熟练精湛，工作高效优质，能保证工程安全、优质、按时完成。
專業技術之工程隊伍，久經訓練並發揮團隊精神
已安裝的不同行業摘錄如下
|
裕元集团 |
瑞帮集团 |
铭欣鞋业有限公司 |
|
理文洋行有限公司 |
惠州亚伦工业 |
艺晶五金实业有限公司 |
|
安迅电子厂 |
友信制衣厂 |
中名(东莞)电子有限公司 |
|
康德计算机配件公司 |
祥隆印刷公司 |
艺晶艺研实业有限公司 |
|
白天鹅纸业有限公司 |
志诚吸塑厂 |
博罗华基塑料实业公司 |
|
伟胜吸塑厂 |
茶山永联织造厂 |
恒信测量科技有限公司 |
|
香港海洋公园 |
劲一服装有限公司 |
智通实业有限公司 |
|
诚信电镀厂 |
凤岗致发集团 |
深圳亚特尔科技有限公司 |
|
信昌机械厂 |
腾峰针织公司 |
奇峰五金塑料制品有限公司 |
|
珠海宝力模具厂 |
珠海志华玩具厂 |
桥头大地针织厂 |
|
广州兆和汽车零配件有限公司 |
石排宝力电子厂 |
石排展恒塑胶厂 |
|
丰达皮具公司 |
田氏化工厂 |
江西铜业 |
|
合益百货超级商场 |
新协力包装有限公司 |
顺里塑料模具有限公司 |
|
三润粉面食品有限公司 |
华南钟表厂 |
思宏时装毛衫有限公司 |
|
乔丰徽章礼品有限公司 |
优力士电器 |
圣伊华精细化工有限公司 |
|
彩艺计算机绣花厂 |
德昌电机有限公司 |
伟能五金电子有限公司 |
|
万隆美食广场 |
协立誉威有限公司(密五金) |
圣米堤鞋厂 |
|
美加骏灏电子塑料(深圳)有限公司 |
黄江大伟玩具厂 |
精亚眼镜厂 |
|
（由于只以行业为准，故未能尽录，排名不分先后。） |
一般故障及排除方法
|
故障現象 |
原因 |
排除方法 |
|
|
1、電源無電； |
1、恢復供電，檢查供電電路； |
|
|
2、信號線斷路或調錯線； |
2、更換信號線或調整電路； |
|
一、指示燈不亮 |
3、主控制板故障； |
3、更換主控制板； |
|
|
4、主控制箱空氣開關斷路，保險絲燒斷。 |
4、閉合空氣開關或更換保險絲。 |
|
|
|
|
|
二、控制失靈 |
1、電源衝擊干擾； |
1、關掉電源，重新開機； |
|
2、環境干擾； |
2、清除或遠離干擾源； |
|
3、室內控制板損壞。 |
3、更換室內控制板。 |
|
三、顯示正常，但無送風或風速過小 |
1、風機反轉； |
1、調整相位； |
|
2、風機卡死； |
2、檢查電機是否損壞，固定箍及風扇座有否變形； |
|
3、主接觸器損壞； |
3、更換主磁吸； |
|
4、水簾或塵網堵塞。 |
4、清洗或更換水簾或塵網。 |
|
四、馬達不受控制 |
1、主磁吸損壞； |
1、更換接觸器； |
|
2、主控板損壞； |
2、更換主控板。 |
|
五、缺水指示燈不亮，但機器不製冷 |
1、水位檢測器失靈； |
1、更換水位檢測器； |
|
2、水泵損壞； |
2、更換水泵； |
|
3、主控制板損壞。 |
3、更換主控板。 |
|
六、缺水指示燈亮，機器不製冷 |
1、水源沒水； |
1、檢測水源及水源開關是否打開，水壓是否夠； |
|
2、進水閥不進水； |
2、更換進水閥； |
|
3、主控板損壞。 |
3、更換主控板。 |
|
七、排水閥漏水 |
1、進水閥損壞； |
1、更換進水閥； |
|
2、排水閥損壞； |
2、更換排水閥； |
|
3、主控板損壞。 |
3、更換主控板。 |
|
八、不能關機 |
1、室內控制板損壞； |
1、更換室內控制板； |
|
2、室外主控板損壞。 |
2、更換主控板。 |
|
九、風喉漏水 |
1、水盤漏水； |
1、修補或更換水盤； |
|
2、風喉密封不好； |
2、重新密封； |
|
3、水簾或塵網堵塞。 |
3、清洗或更換水簾或塵網。 |
|
十、噪音過大 |
1、彎頭過急 |
1、按要求重做彎頭或加裝消音材料； |
|
2、出風口過小； |
2、出風口加大至標準大小； |
|
3、風機碰外殼或變形。 |
